Diese Maske ermöglicht die Angabe einer elementaren Form (Kreis, Kreis mit Toleranzringen,

Ellipse, Quadrat, Rechteck, regelmäßiges Vieleck), die danach so oft auf den Bildschirm

gezeichnet wird, dass die gesamte Bildfläche ausgefüllt wird. Die Eingabemaske sieht

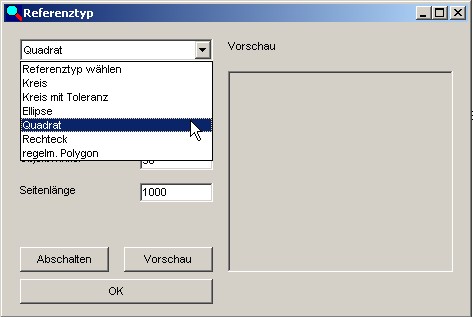

wie folgt aus.

Die Felder horiz. Abstand, vert. Abstand und Zeilenoffset definieren die Auslegung

der Bildfläche mit den Elementarobjekten. Für die Objekte „Quadrat“,„Rechteck“ und

„regelm. Vieleck“ kann zusätzlich ein Verkippungswinkel des Objektes bezüglich der einzelnen

Zeile angegeben werden. Je nach ausgewähltem Objekt sind die beiden letzten Felder zu

bedienen.

Kreis:

Angabe des Durchmessers

Kreis mit Toleranzringen:

Angabe des Kreisdurchmessers, - Angabe der Toleranz nach unten,

+ Angabe der Toleranz nach oben

Ellipse:

Angabe der beiden Durchmesser

Quadrat:

Angabe der Seitenlänge

Rechteck:

Angabe der beiden Seitenlängen

Regelm. Vieleck:

Angabe des Durchmessers und der Eckenzahl

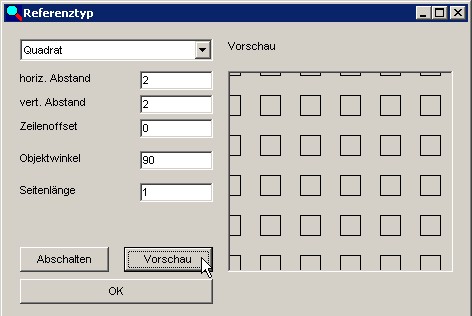

Die Schaltfläche Vorschau ermöglicht die Ansicht im kleinen Fenster.

Die Schaltfläche OK schaltet die gewählte Funktion ein und verlässt die Maske.

Die Schaltfläche Abschalten schaltet die Multiform-Maske aus und verlässt die Maske.
