Passermarke

Die Passermarke ist eine Justierhilfe und wird folgendermaßen konfiguriert.

Beim Aufruf der Passermarke erscheint als Erstes ein Eingabefenster, in dem

die Größe und die Anzahl der Flügel eingegeben werden muss. Dabei wird die

Größe immer mit einem Trennzeichen, Punkt oder Komma,eingegeben.

Anschließend muss ein Leerzeichen eingegeben werden und dann die Anzahl

der "Flügel" als ganze Zahl.

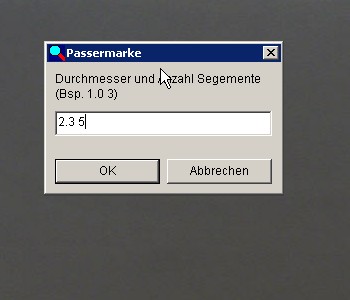

Hier das Beispiel für einen Durchmesser

von 2,3 mm und 5 "Flügel":

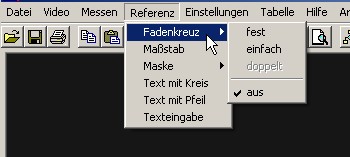

Das Positionieren der Passermarke kann durch Einschalten eines Fadenkreuzes

oder die Cursorsteuerung vorgenommen werden.Bei der Passermarke sind nicht

alle Fadenkreuze verfügbar.

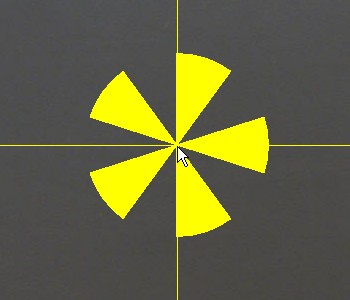

So sieht die Passermarke nach Klicken von OK aus. Mit dem eingeschalteten,

einfachen Fadenkreuz kann die Marke verschoben werden.

Eine einmal erstellte Passermarke kann mit ihrer Größe und Position unter

Einstellungen speichern für spätere Anwendungen gespeichert werden.
