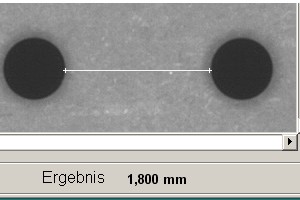

Abstandsmessung zwischen zwei Punkten.

Nacheinander werden Anfangs- und Endpunkt der zu messenden Distanz im Videobild

angeklickt. Die gemessene Entfernung erscheint in der Statuszeile unter Ergebnis .

Abstandsmessung zwischen zwei Punkten wie oben, jedoch mit senkrechten Linien an

den Ende der Messstrecke. Dies erleichtert die Anpassung der Messungen an gerade

Kanten.Nacheinander werden Anfangs- und Endpunkt der zu messenden Distanz im

Videobild angeklickt. Die gemessene Entfernung erscheint in der Statuszeile unter

Ergebnis .

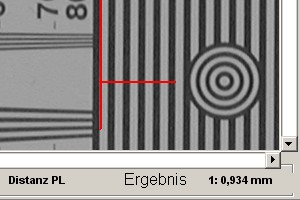

Misst die Länge des Lotes von einem Punkt auf eine Linie.

Nacheinander werden zunächst der einzelne Punkt und dann die beiden Endpunkte

der Linie angeklickt. Das Lot auf der Linie kann außerhalb der beiden Endpunkte

liegen. Das Ergebnis wird in der Statuszeile im Ergebnisfenster angezeigt.

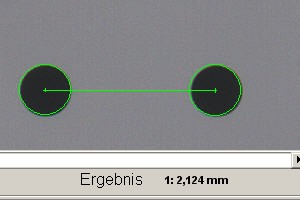

Abstandsmessungen zwischen zwei Kreisen

Nacheinander werden je drei Punkte für die beiden Kreise per Mausklick festgelegt.

Nach den ersten drei Punkten erscheint bereits der erste Kreis. Nach dem sechsten

Punkt wird der zweite Kreis gezeichnet und der Abstand der beiden Mittelpunkt

gezeichnet und als Maßzahl im Feld Ergebnis ausgewiesen.

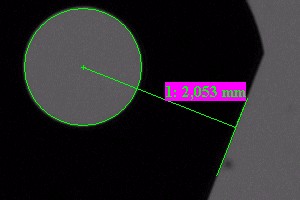

Abstandsmessungen zwischen dem Kreismittelpunkt und dem Lot auf eine Gerade

Nacheinander werden drei Punkte für den Kreis und zwei für die Linie per Mausklick

festgelegt. Nach den ersten drei Punkten erscheint bereits der Kreis. Nach dem fünften

Punkt wird die Linie gezeichnet und der Abstand vom Kreismittelpunkt senkrecht

auf die Linie bzw. ihre Verlängerung. Bei der Strickstärke 1 Punkt wird die Linie

gestrichelt, bei allen anderen Stärken voll durchgezeichnet. Die Entfernung wird in der

Statuszeile im Feld ‘Ergebnis angezeigt.

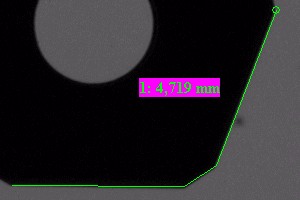

Beim Kettenmaß werden fortlaufend aneinandergrenzende Linien gemessen.

Nacheinander werden zuerst der Anfangspunkt der ersten Linie und dann weitere

Punkte angeklickt. Die Länge der jeweils letzten Linie wird im Feld Ergebnis angezeigt.

Die Summe aller Linien wird eingeblendet, wenn das Objekt in die Tabelle

übernommen wird. In der Tabelle werden die Längen aller Segmente und die Summe

angezeigt.
