Beachten Sie bitte bei der Eingabe das systemabhängige Dezimaltrennzeichen.Das
Messprogramm erkennt sowohl Punkt als auch Komma als Trennzeichen. Bei der Ausgabe
wird das Trennzeichen dann aber wie im Ländercode des Systems hinterlegt angezeigt.

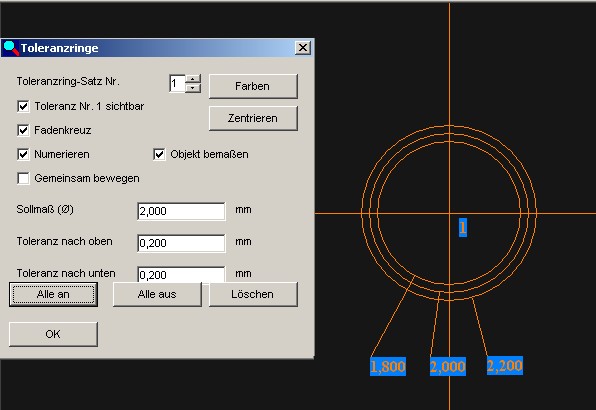

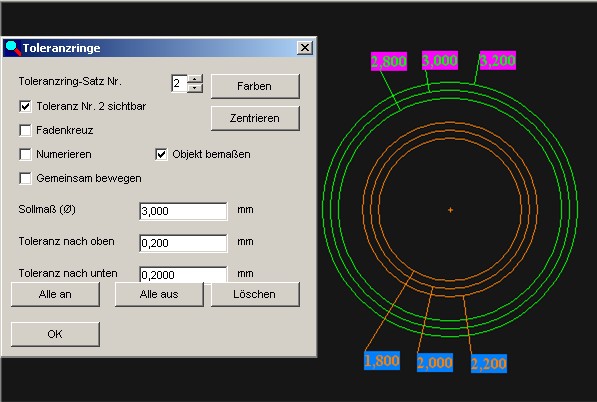

Es stehen insgesamt zwölf voneinander unabhängige Toleranzringe zur Verfügung,
die nach Aufruf dieses Menüpunktes konfigurierbar sind.Im Fenster "Toleranzringe" können
Sie über den Klickschalter oben die Toleranzringe 1 - 12 anwählen und mit den Schaltboxen
sichtbar machen, mit einem Fadenkreuz und einer Nummer versehen. Die Sollmaßeingabe
wird als Durchmesser und die Toleranzen als Werte relativ zum Sollmaß eingegeben. Den
einzelnen Toleranzring - Sätzen können über den "Farbe"-Schalter verschiedene Farben z
ugeordnet werden.
Die Objektbemaßung kann ein oder ausgeschaltet werden. Sollte sich einer der Toleranzringe
oder die Bemaßung der Ringe außerhalb des Sichtfeldes befinden, können sie mit "Zentrieren"
in die Bildmitte geholt werden. Über den Klickschalter "Gemeinsam bewegen" können die
sichtbaren Fadenkreuze mit den Cursortasten bewegt werden, oder im Zentrum mit der Maus
gezogen und im Bildfeld positioniert werden.Die "Löschen" Taste erleichtertdas Erstellen neuer
Ringsätze.
