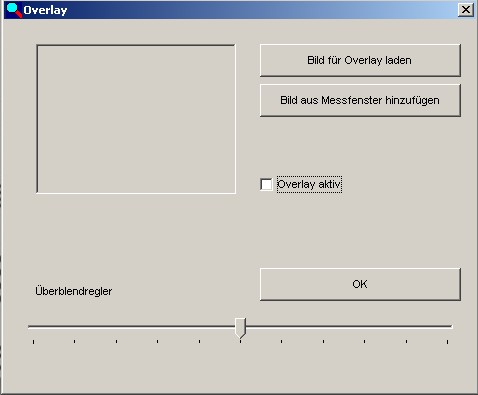

Die nachfolgende Maske dient zur Einstellung des Overlay.

Mit diesem Schaltknopf gelangt man in ein Dateiauswahlfenster. Das geladene Bild

erscheint im kleinen Fenster links. Mit dem Kontrollkästchen „Overlay aktiv“ kann die

Overlayfunktion ein- und ausgeschaltet werden.Der Überblendregler ermöglicht eine

Überlagerung zwischen Live- (oder Stand-) Bild und dem Overlaybild zwischen 0 und 100% .

ACHTUNG: Die Berechnung einer neuen Overlaydichte erfordert eine hohe Rechenleistung.

Während das Overlay aktiv ist, kann es daher zu verzögerter Antwortzeit des Systems auf

Bedienereingaben kommen.

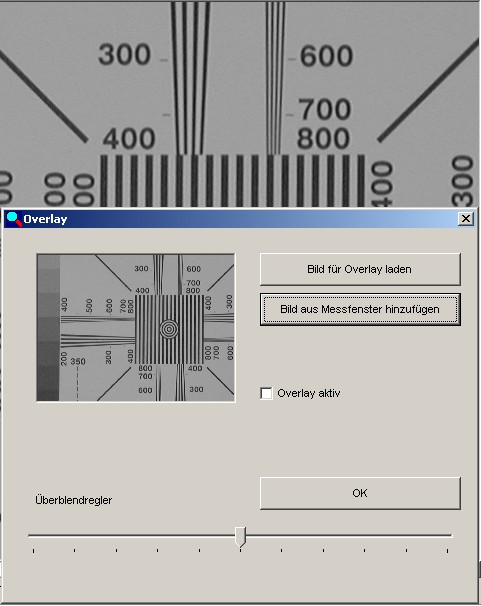

Das Overlay hat eine zusätzliche Funktion bekommen, in der das aktuell angezeigte Bild

im Messprogramm-Messfenster als Overlay übernommen werden kann.
