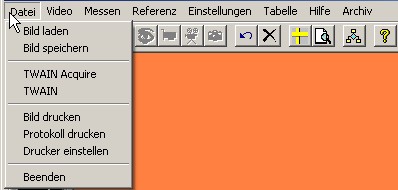

Unter dem Menüpunkt "Datei" finden Sie die folgenden Untermenüpunkte,
klicken Sie bitte im Bild auf die Funktion über die Sie mehr erfahren
möchten.
Dieser Befehl erlaubt das Laden von Dateien (=Bildern) in das Messfenster des Messprogrammes. Es können alle gängigen Dateiformate, wie bmp, tif, jpg, etc., geöffnet werden.
Dieser Befehl ist ebenfalls über die Toolbar erreichbar.
Anmerkung: Während der Programmausführung wird als Standard immer das zuletzt verwendete Arbeitsverzeichnis eingestellt. Dies gilt für sämtliche Befehle, die von der Festplatte lesen, oder auf sie schreiben, mit Ausnahme der Programmeinstellungen, die sich grundsätzlich im Arbeitsverzeichnis befinden.
Dieser Befehl erlaubt das Speichern des im Arbeitsbereich angezeigten Bildes. Die Bilder werden je nach Wahl in den Formaten (bmp, wmf, tif, pcx, jpg, png oder gif) auf der Festplatte in dem ausgewählten Verzeichnis gespeichert. Das bevorzugte Bildformat, das in den Programmoptioneneingestellt werden kann, wird beim Speichern vorgeschlagen, kann aber in der Common Dialog
Box geändert werden.
Das Bild wird grundsätzlich zusammen mit allen eingezeichneten Grafikelementen gespeichert. Soll das Bild ohne diese Elemente auf die Festplatte abgelegt werden, müssen zuvor alle deaktiviert , also auch das Fadenkreuz und der Maßstab! (über das Menü Referenz ) sowie die Tabelle gelöscht werden.
Dieser Befehl ist ebenfalls über die Toolbar erreichbar.
Anmerkung: Während der Programmausführung wird als Standard immer das zuletzt verwendete Arbeitsverzeichnis eingestellt. Dies gilt für sämtliche Befehle, die von der Festplatte lesen, oder auf sie schreiben, mit Ausnahme der Programmeinstellungen, die sich grundsätzlich im Arbeitsverzeichnis befinden.
Dieser Befehl erlaubt es, Bilddaten von TWAIN-Quellen einzulesen. Jede von Windows™
unterstütze TWAIN-Quelle kann als Bildquelle für das Messprogramm verwendet werden. Auf Laptops können so auch PCMCIA-Grabber eingesetzt werden, um quasi live zu arbeiten oder der
FG 33 um im Livebildzu messen.

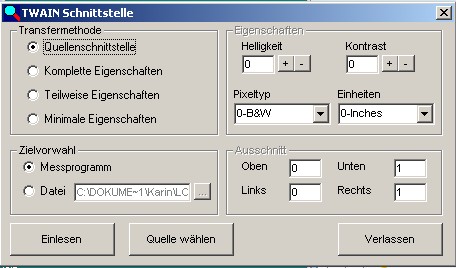

Die Auswahlmaske der TWAIN-Quellenverwaltung wird aufgerufen.
Wenn die Auswahl und Parametereinstellung der Quelle nicht erforderlich ist, kann mit diesem Menüpunkt direkt das Quelleninterface aufgerufen werden.
Dieser Befehl erlaubt das Drucken des im Arbeitsbereich angezeigten Bildes ohne weitere Informationen wie Maße oder Texte und wurdespeziell für den Ausdruck auf Videoprintern konzipiert. Der Ausdruck kann auch auf jedem Windows-Standarddrucker erfolgen.
Dieser Befehl ist ebenfalls über die Toolbar erreichbar.
Anmerkung: Die Bildausschnitte auf dem Monitor und auf dem Drucker können aus technischen Gründen voneinander verschieden sein. Wenn das Fenster des Messprogramms so klein
gewählt wurde, dass nicht das gesamte Bild dargestellt werden kann, wird auf dem Drucker trotzdem das gesamte Bild ausgedruckt. Dadurch kann es z. B. passieren, dass ein Fadenkreuz, welches auf dem Bildschirm in der Mitte des war, auf dem Drucker oberhalb der Mitte zu sehen ist.
Dieser Befehl ist für den Druck auf normalen Papier gedacht.Hier werden zusätzlich zum Bild noch die vorhandenen Messdaten als Text ausgegeben.
