1. Die Zoomstufen.

Die Videology Kamera besitzt einen motorischen Zoom und einen motorischen Fokus.

Da die Kamera hier  zu Messaufgaben eingesetzt wird, wurde die Autofokusfunktion abgeschaltet.

Statt dessen wurde zu jeder Zoomposition die zugehörige Fokusposition ermittelt und gespeichert.

der Arbeitsabstand Kameraobjektiv zum Objekt wurde exakt eingestellt.

Das kann mit Hilfe eines Messgerätes erfolgen oder die Kamera kann in der höchsten Vergrößerung,

die der Stufe zehn entspricht,  auf das Objekt fokussiert werden. Dieses Einrichten gewährleistet, das

alle anderen Zoomstufen auch scharf abgebildet werden. Das automatische Scharf stellen darf hier nicht als Autofokus

interpretiert werden!

Die Kamera wird also folgendermaßen angesteuert:

es werden werkseitig zehn Positionen über den Zoom festgelegt.  Die daraus resultierenden Bildfelder wurden so

gewählt, dass eine sinnvolle Überlappung der Bildfeldgrößen entsteht.

Zu jeder Zoomposition wird der Fokus ermittelt und gespeichert. Wenn die Kamera richtig justiert wurde, werden

alle Positionen scharf abgebildet. Das bedeutet, dass immer in der höchsten Vergrößerung nachfokussiert werden muss,

wenn unterschiedlich hohe Objekte vermessen werden.

2. Die Parzentrizität

In jedem Zoomobjektiv werden Optiken bewegt. Das hat immer zur Folge, dass das Zentrum des Bildes wandert.

Beispiel:

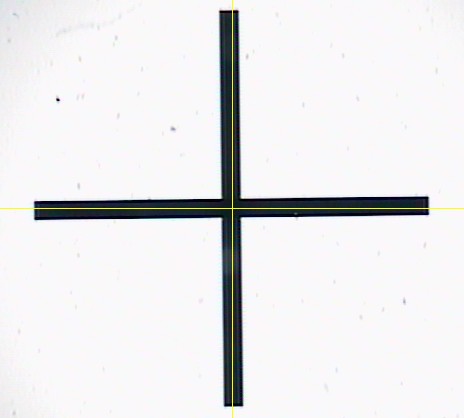

Fadenkreuz ist im Zentrum des Bildes                                        Fadenkreuz bleibt im Zentrum des Bildes aber das

Objekt ebenfalls zentriert in Zoomstufe 1                                        Objekt ist bei Zoomstufe 2 aus dem Zentrum gewandert

Dieses Verhalten ist bei einigen Anwendungen nicht erwünscht, bzw. zulässig. Um den einmal festgelegten Bezugspunkt

in den Zoomstufen  zu erhalten, ist bei der Videology Kamera folgende Lösung programmiert worden:

Über das Menü wird das einfache Fadenkreuz aufgerufen

                                                                                       Das Fadenkreuz ist nun beweglich

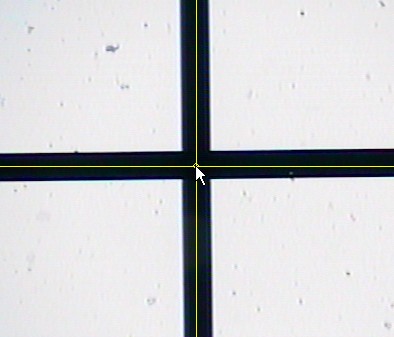

Ziehen Sie das Fadenkreuz wieder ins Zentrum                          Jetzt klicken Sie nochmal auf die eingestellte Zoomstellung

des Objektes.                                                                         Die Fadenkreuzposition wird für das "feste Fadenkreuz" hinterlegt.

So kann für alle Zoompositionen das feste Fadenkreuz zentriert werden, das heißt, das der einmal festgelegte

Zentrumspunkt erhalten bleibt. Es ist sinnvoll, bei der höchsten Vergrößerung den Bezugspunkt zu setzen, auf den

dann alle anderen Zoomstufen einjustiert werden. Dabei sollte natürlich die Kamera mechanisch auf diesen

Punkt ausgerichtet werden, um die Abweichungen in Bezug auf die Kamera zu minimieren.
